Single Axis : Standard

單軸定位平台：標準

 選型程式
HIWIN標準單軸定位平台擁有簡易安裝可達快速精準定位功能，完全沿用線性馬達長行程、多動子、高響應、高精度、低磨耗等優勢。適合應用於高加減速往復性直線運動自動化產業，透過高速移動、多工位同動來達到產能提升生產效率。

  • 最大速度5 m/s
  • 最大加速度5 G
  • 行程100~2700 mm
  • 重現精度±1 μm

單軸定位平台：標準

SSA

NPS

SSA

  • 短交期
  • 使用簡單
  • 高CP值
  • 含驅動器
  • 加速度與速度、超越螺桿速度
  • 可以支援長行程
  • 可以支援複數動子
Type Motor typeNumber of ForceContinuous Force [N]Peak Force (1s) [N]Max. Velocity (m/sec)Cover Data Sheet Interface Drawing 3D Model
LMSSA-08S050-1-M Ironcore 1 52 145 5 M
LMSSA-08S050-1-P Ironcore 1 52 145 2 P
LMSSA-08S050-1-S Ironcore 1 52 145 5 S
LMSSA-08S050-2-M Ironcore 2 52 145 5 M
LMSSA-08S050-2-S Ironcore 2 52 145 5 S
LMSSA-08S100-1-M Ironcore 1 104 290 5 M
LMSSA-08S100-1-P Ironcore 1 104 290 2 P
LMSSA-08S100-1-S Ironcore 1 104 290 5 S
LMSSA-08S100-2-M Ironcore 2 104 290 5 M
LMSSA-08S100-2-S Ironcore 2 104 290 5 S
LMSSA-10S100-1-M Ironcore 1 103 289 4.4 M
LMSSA-10S100-1-P Ironcore 1 103 289 2 P
LMSSA-10S100-1-S Ironcore 1 103 289 4.4 S
LMSSA-10S100-2-M Ironcore 2 103 289 4.4 M
LMSSA-10S100-2-S Ironcore 2 103 289 4.4 S
LMSSA-10S200-1-M Ironcore 1 205 579 4.4 M
LMSSA-10S200-1-P Ironcore 1 205 579 2 P
LMSSA-10S200-1-S Ironcore 1 205 579 4.4 S
LMSSA-10S200-2-M Ironcore 2 205 579 4.4 M
LMSSA-10S200-2-S Ironcore 2 205 579 4.4 S
LMSSA-13S100-1-M Ironcore 1 103 289 4.4 M
LMSSA-13S100-1-P Ironcore 1 103 289 2 P
LMSSA-13S100-1-S Ironcore 1 103 289 4.4 S
LMSSA-13S100-2-M Ironcore 2 103 289 4.4 M
LMSSA-13S100-2-S Ironcore 2 103 289 4.4 S
LMSSA-13S200-1-M Ironcore 1 205 579 4.4 M
LMSSA-13S200-1-P Ironcore 1 205 579 2 P
LMSSA-13S200-1-S Ironcore 1 205 579 4.4 S
LMSSA-13S200-2-M Ironcore 2 205 579 4.4 M
LMSSA-13S200-2-S Ironcore 2 205 579 4.4 S
LMSSA-13S300-1-M Ironcore 1 308 868 4.4 M
LMSSA-13S300-1-P Ironcore 1 308 868 2 P
LMSSA-13S300-1-S Ironcore 1 308 868 4.4 S
LMSSA-13S300-2-M Ironcore 2 308 868 4.4 M
LMSSA-13S300-2-S Ironcore 2 308 868 4.4 S
LMSSA-18C100-1-M Ironless 1 75 300 5 M
LMSSA-18C100-1-S Ironless 1 75 300 5 S
LMSSA-18C100-2-M Ironless 2 75 300 5 M
LMSSA-18C100-2-S Ironless 2 75 300 5 S
LMSSA-18C200-1-M Ironless 1 150 600 5 M
LMSSA-18C200-1-S Ironless 1 150 600 5 S
LMSSA-18C200-2-M Ironless 2 150 600 5 M
LMSSA-18C200-2-S Ironless 2 150 600 5 S
LMSSA-18S100-1-M Ironcore 1 103 289 4.4 M
LMSSA-18S100-1-S Ironcore 1 103 289 4.4 S
LMSSA-18S100-2-M Ironcore 2 103 289 4.4 M
LMSSA-18S100-2-S Ironcore 2 103 289 4.4 S
LMSSA-18S200-1-M Ironcore 1 205 579 4.4 M
LMSSA-18S200-1-S Ironcore 1 205 579 4.4 S
LMSSA-18S200-2-M Ironcore 2 205 579 4.4 M
LMSSA-18S200-2-S Ironcore 2 205 579 4.4 S
LMSSA-18S300-1-M Ironcore 1 308 868 4.4 M
LMSSA-18S300-1-S Ironcore 1 308 868 4.4 S
LMSSA-18S300-2-M Ironcore 2 308 868 4.4 M
LMSSA-18S300-2-S Ironcore 2 308 868 4.4 S
LMSSA-20C100-1-M Ironless 1 91 364 5 M
LMSSA-20C100-1-S Ironless 1 91 364 5 S
LMSSA-20C100-2-M Ironless 2 91 364 5 M
LMSSA-20C100-2-S Ironless 2 91 364 5 S
LMSSA-20C200-1-M Ironless 1 145 580 2.8 M
LMSSA-20C200-1-S Ironless 1 145 580 2.8 S
LMSSA-20C200-2-M Ironless 2 145 580 2.8 M
LMSSA-20C200-2-S Ironless 2 145 580 2.8 S
LMSSA-20S300-1-M Ironcore 1 362 1023 2.2 M
LMSSA-20S300-1-S Ironcore 1 362 1023 2.2 S
LMSSA-20S300-2-M Ironcore 2 362 1023 2.2 M
LMSSA-20S300-2-S Ironcore 2 362 1023 2.2 S
LMSSA-20S500-1-M Ironcore 1 544 1535 2.2 M
LMSSA-20S500-1-S Ironcore 1 544 1535 2.2 S
LMSSA-20S500-2-M Ironcore 2 544 1535 2.2 M
LMSSA-20S500-2-S Ironcore 2 544 1535 2.2 S
LMSSA-20S700-1-M Ironcore 1 725 2048 2.3 M
LMSSA-20S700-1-S Ironcore 1 725 2048 2.3 S
LMSSA-20S700-2-M Ironcore 2 725 2048 2.3 M
LMSSA-20S700-2-S Ironcore 2 725 2048 2.3 S

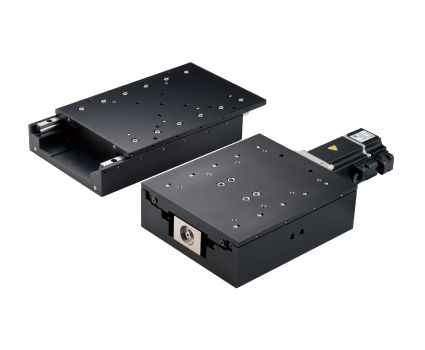

NPS

  • 高穩定性及可靠性之光學線性編碼器
  • 高幾何精度
  • 低重心設計，高剛性結構
  • 非循環交叉滾子滑軌
  • 優越的速度控制特性
  • 奈米級伺服跳動
Type Motor typeNumber of ForceContinuous Force [N]Peak Force (1s) [N]Max. Velocity (m/sec)Cover Data Sheet Interface Drawing 3D Model
NPS-AC-200W 25 0.1 2
NPS-AC-400W 40 0.1 2
NPS-LMCB4 30 0.2 2
NPS-LMCB6 40 0.2 2
NPS-LMCB8 50 0.2 2
NPS-LMC-HUB1 10 0.2 2
NPS-LMC-HUB2 20 0.2 2
